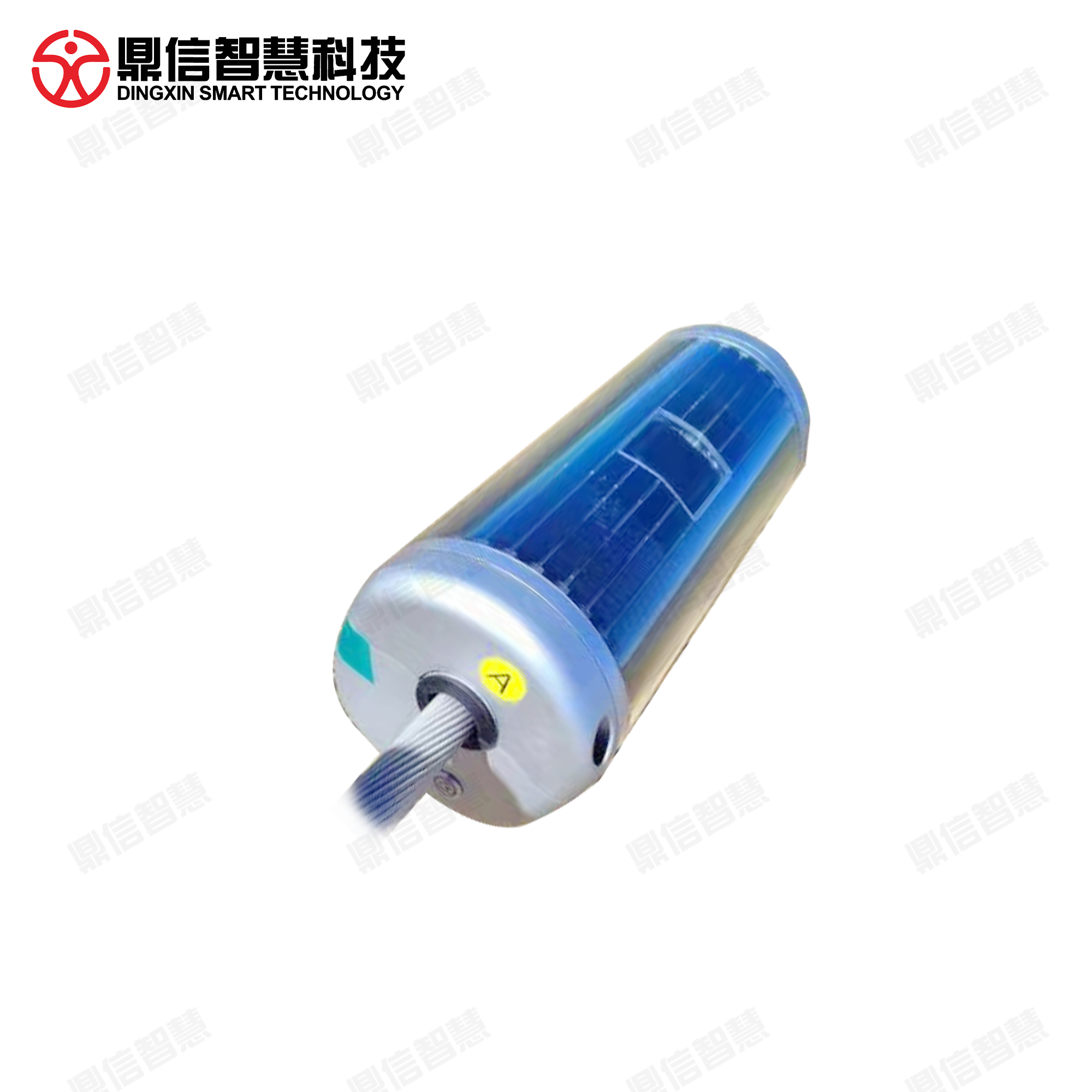

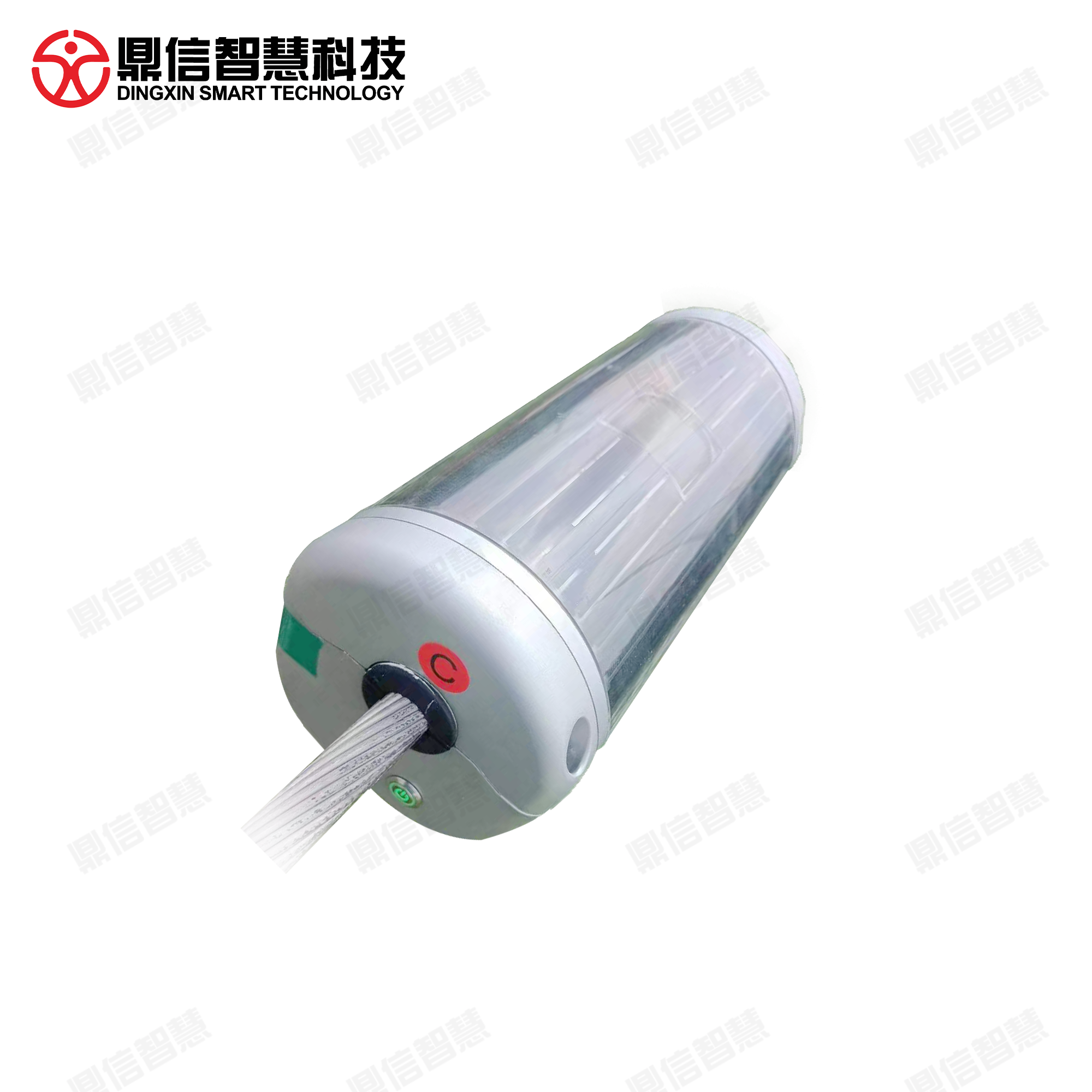

輸電線路分布式故障定位監測裝置

型號：DX-WPS100-GZ01

一、需求分析

隨著高壓遠距離架空輸電線路日益增多，輸電線路作為能量傳輸?shù)募~帶，是整個系統安全穩定運行的基礎；一旦輸電線路上發生故障，須盡快找到故障點，排除故障，恢復供電。但是，由于高壓和超高壓輸電線路往往暴露在不同的環境并分布在廣大的地理區域，運行環境惡劣；因此，它也是電力系統中發生故障多的地方，在線路故障后迅速準確找到故障點，不僅對及時修復線路和快速恢復供電，而且對整個電力系統的安全穩定和經濟運行都有十分重要的作用。

二、工作原理

輸電線路分布式故障定位監測裝置采用了分布式行波測量技術，監測終端分布式安裝在輸電線路導線上，高電位采集線路故障時刻點附近的工頻故障信號和行波故障信號，以4G/5G等無線方式發送回后臺數據中心，經數據中心綜合分析，可以根據不同的故障特征迅速準確地判定故障點，提高故障定位精度從而提高故障巡線效率，而且還能夠捕捉暫態故障行波波形，對故障是雷擊故障還是非雷擊故障、雷擊故障屬繞擊還是反擊進行智能辨識。診斷結果以web和短信兩種方式展示，發送給用戶，有助于及時修復故障線路，確保整個電網的安全穩定運行。

三、產品功能

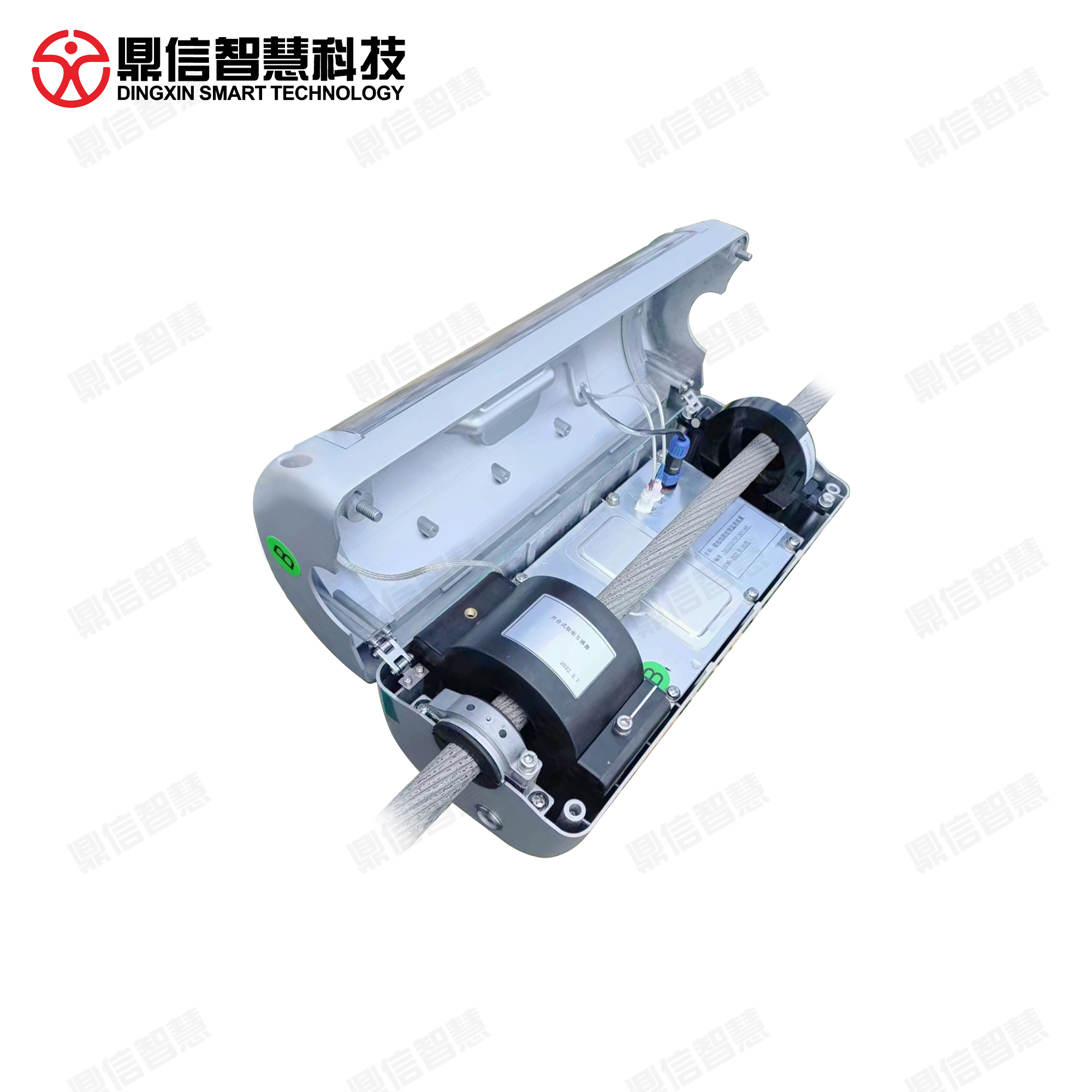

1、故障定位監測基本配置：主控單元、故障定位監測單元、通信單元、感應取電單元、太陽能供電單元、安裝支架及輔材 ;

2、檢測并測算故障距離：可在線準確檢測并記錄線路單相接地故障距離、相間短路故障距離、斷路故障距離、瞬間故障發生的距離 ；

3、高精度故障定位：能準確確定輸電線路故障區間，區間定位可靠性>99% ；

4、誤差不超300米：能準確確定輸電線路故障位置，定位誤差300米 ;

5、故障原因辨識功能：能辨識雷擊故障與非雷擊故障，雷擊與非雷擊故障辨識準確率>95%；

6、辨識準確率高：能辨識繞擊故障與反擊故障，雷擊故障性質識別準確率>90% ;

7、雙RAM記錄技術：采用雙RAM記錄技術，消除暫態信號“記錄死區”，防止雷電流干擾造成漏記故障數據 ；

8、可在線記錄線路雷電流、進行雷擊點定位和雷擊次數的統計；

9、可在線檢測線路負荷電流，包括定時回傳及召測負荷電流數據；

10、軟件具有自動故障識別、輸出報警和數據文件存儲功能；

11、4G/5G無線傳輸：4G/5G網絡加密傳輸，測量；

12、支持遠程升級：支持遠程設定參數及程序升級功能。
